Rejilla Electroforjada: Solución Industrial para Tráfico Pesado y Ligero

La rejilla electroforjada es una solución constructiva de gran seguridad para entornos de alta exigencia. Gracias a su capacidad de carga, es ideal para aplicaciones industriales y públicas, soportando desde tránsito ligero hasta pesado según su presentación. Su durabilidad y eficiencia garantizan un excelente desempeño incluso en condiciones adversas, convirtiéndola en una opción confiable y rentable para toda clase de proyecto.

Características de la Rejilla Electroforjada

Las rejillas metálicas, formadas por soleras portantes y varillas transversales, destacan por su gran capacidad de carga y resistencia superior al desgaste, incluso frente al tránsito continuo. Su diseño evita el estancamiento de agua o sustancias, facilitando un mantenimiento práctico y eficiente, además de procurar la seguridad del usuario, cualidades que la hacen ideal para obras que exigen durabilidad y funcionalidad de primer nivel.

Modelos de Rejilla Electroforjada

Los modelos de las rejillas, varía de acuerdo a la separación de elementos en la rejilla metálica. Cada uno se adapta a las especificaciones y requerimientos de cada proyecto. Encuentra, a continuación, los modelos disponibles.

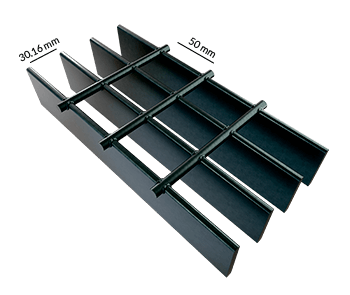

W19-50 Estándar

No se require mínimo de fabricación

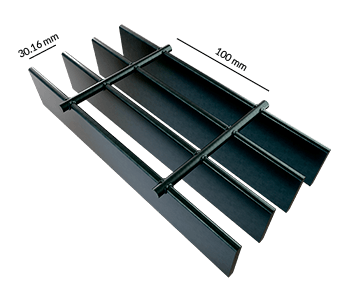

W19-100 Estándar

No se require mínimo de fabricación

W13-100

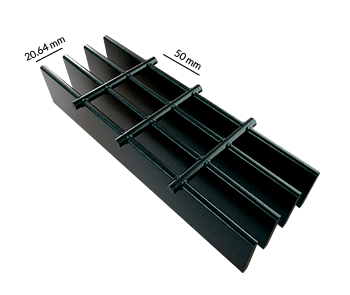

W13-50

W15-100

W15-50

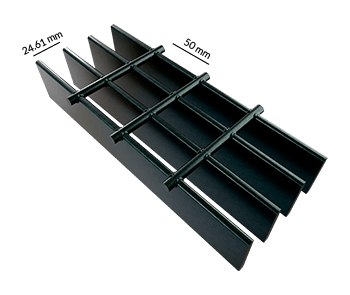

W16-50

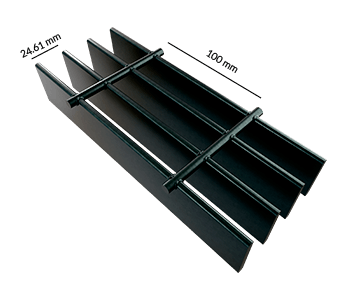

W16-100

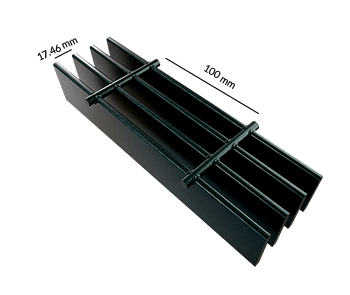

W11-100

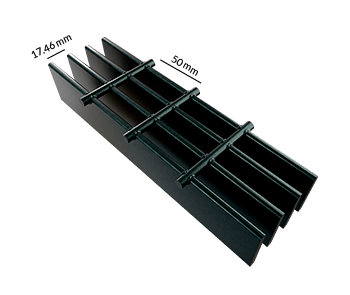

W11-50

Los modelos estándar en las que fabricamos la rejilla son w19-50 y w19-100, medidas en las que no existe una cantidad mínima en tu pedido. En caso de que la necesites en otras dimensiones, se fabrican bajo una orden mínima de 13 toneladas. Comunícate con nuestro equipo de expertos para mayor información.

Tipos de Rejilla Electroforjada

La rejilla electroforjada está disponible en diferentes presentaciones para adaptarse a las necesidades de los sectores en los que se utiliza. Cada uno de los mismos ofrece ventajas específicas según la aplicación a la que se destine.

Rejilla Electroforjada de Tráfico Ligero

Este tipo de rejilla es ideal para aplicaciones en las que solamente transitarán personas o maquinaria de menor peso. Por ejemplo, se utiliza para elaborar escalones, plataformas marinas, pisos, calderas y plantas potabilizadoras.

Rejilla Electroforjada de Tráfico Pesado

Se caracteriza por el espesor de sus componentes, mismo que les confiere una capacidad de carga que va desde los 250 kg/cm² hasta los 4536 kg. Idónea para armaduras de hormigón, enrejados, pisos para desagüe y fachadas.

Cercas de seguridad

Componentes prefabricados con rejillas metálicas para la construcción de vallas perimetrales, enrejados, protecciones ecológicas, hangares, aeropuertos, centros comerciales, industrias y delimitación de áreas verdes.

Superficies y Acabados

Los 5 tipos de acabados para la rejilla industrial están especialmente diseñados para satisfacer las necesidades de cada proyecto. Escoge el que más le vaya a los planos de tu obra.

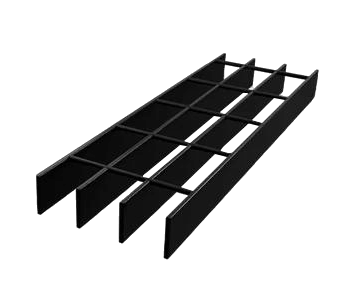

Rejilla Electroforjada Lisa

Presentación que se caracteriza por su superficie uniforme. Al conservar íntegro el peralte de sus soleras, garantiza una mayor capacidad de carga y prolonga su vida útil, ofreciendo además un diseño funcional y estético idóneo para aplicaciones industriales y arquitectónicas.

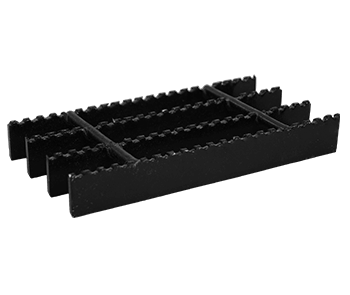

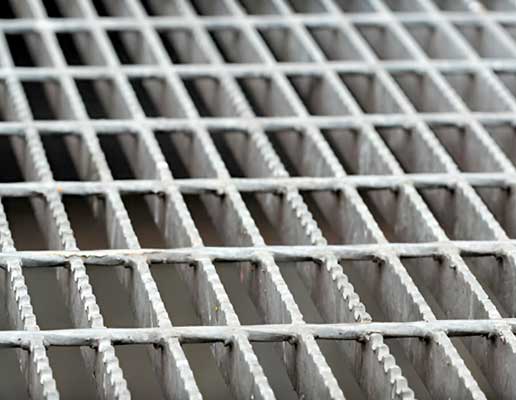

Rejilla Electroforjada Dentada

El modelo dentado está diseñado para brindar mayor seguridad al usuario, especialmente en aplicaciones donde la humedad o los constantes derrames de líquidos representan un desafío, asegurando un agarre firme y un desempeño confiable en todo momento.

Acabado Natural

Se trata del acabado estándar en el que puedes mandar a hacer tus rejillas, la composición química de su acero ofrece buena resistencia frente al desgaste por el tráfico de usuarios y las condiciones de la intemperie.

Rejilla Pintada

Recubrimiento a base de agua que realza el toque estético de tus rejillas y mejora su resistencia a factores externos, garantizando durabilidad y contribuyendo al aspecto final de tu proyecto, incluso en aplicaciones en la intemperie.

Rejilla Electroforjada Galvanizada

Acabado realizado bajo los más estrictos estándares de la norma ASTM A-123, que garantiza una resistencia superior frente a la corrosión, incluso en ambientes salinos o expuestos a químicos, asegurando durabilidad y un desempeño óptimo en toda suerte de entorno.

Beneficios

La rejilla ofrece una serie de beneficios que la convierten en una de las opciones más atractivas para proyectos de construcción y manufactura dentro de diversos ámbitos. A continuación, te presentamos los más relevantes.

Especificaciones la Rejilla Electroforjada

Comprueba con base en la siguiente información que contamos con las especificaciones de la rejilla electroforjada que necesitas para llevar a cabo tus proyectos. En seguida podrás encontrar las dimensiones, pesos teóricos y cargas permisibles según el tipo de tráfico, así como datos clave para asegurar el máximo rendimiento y durabilidad en cada aplicación.

Medidas de panel de rejilla

Dimensión estándar: 1000 x 6000 mm
Ancho máximo: 1200 mm
Largo máximo: 9000 mm

Podemos cortar el tablero de tus rejillas a la medida de tus proyectos, para ello necesitamos los planos de los mismos y la autorización del área de ingeniería.

Tabla de Pesos Teóricos

ACERO AL CARBÓN
Modelo		W11-50	W11-100	W13-50	W13-100	W15-50	W15-100	W16-50	W16-100	W19-50	W19-100
SEPARACIÓN SOLERAS		17.46	17.46	20.64	20.64	23.81	23.81	24.61	24.61	30.16	30.16
SEPARACIÓN REDONDOS		50.00	100.00	50.00	100.00	50.00	100.00	50.00	100.00	50.00	100.00
Espesor	Peralte	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²
		1/8	3/4	32.73	30.13	28.43	25.85	25.63	23.02	25.20	22.57	21.33	18.74
			1	41.91	39.31	36.19	33.60	32.44	29.83	31.85	29.22	26.71	24.12
1 1/4	51.09		48.49	43.94	41.36	39.24	36.63	38.50	35.87	32.09	29.50
1 1/2	60.27		57.67	51.70	49.11	46.05	43.44	45.14	42.51	37.48	34.88
3/16	3/4	46.50	43.90	40.06	37.48	35.84	33.23	35.17	32.54	29.40	26.81
	1	60.27	57.67	51.70	49.11	46.05	43.44	45.14	42.51	37.48	34.88
	1 1/4	74.03	71.44	63.33	60.75	56.25	53.65	55.11	52.48	45.55	42.95
	1 1/2	87.80	85.21	74.96	72.38	66.46	63.86	65.09	62.45	53.62	51.02
	1 3/4	102.86	99.62	87.87	84.65	77.96	74.71	76.36	73.08	62.98	59.74
	2	116.63	113.39	99.51	96.28	88.17	84.92	86.33	83.05	71.05	67.81
	2 1/4	130.40	127.16	111.14	107.92	98.38	95.13	96.30	93.02	79.12	75.88
	2 1/2	144.17	140.93	122.77	119.55	108.59	105.34	106.27	102.99	87.19	83.95

Tabla de Cargas Permisibles

Modelo		W19-100		Acero al carbón
Solera	Peralte (mm)	Espesor (mm)	Carga	kg/m - cm/ deflexión en mm
Solera	Peralte (mm)	Espesor (mm)	Carga	50	75	100	125	150	175	200	225	250	275
3/4 x 1/8	19.05	3.175	U	2,183	1,158	656	416	-	-	-	-	-	-
	19.05	3.175	Du	1,491	3,825	6,819	10,627	-	-	-	-	-	-
	19.05	3.175	C	604	431	324	259	-	-	-	-	-	-
	19.05	3.175	Dc	1,184	3,059	5,459	8,508	-	-	-	-	-	-
3/4 x 3/16	19.05	4.762	U	3,276	1,739	984	622	-	-	-	-	-	-
	19.05	4.762	Du	1,491	3,825	6,819	10,627	-	-	-	-	-	-
	19.05	4.762	C	908	646	486	387	-	-	-	-	-	-
	19.05	4.762	Dc	1,184	3,059	5,459	8,508	-	-	-	-	-	-
1 x 1/8	25.4	3.175	U	3,886	2,060	1,166	739	512	377	-	-	-	-
	25.4	3.175	Du	1,112	2,862	5,123	7,974	11,448	15,612	-	-	-	-
	25.4	3.175	C	1,076	766	576	460	383	329	-	-	-	-
	25.4	3.175	Dc	0,921	2,296	4,088	6,373	9,168	12,498	-	-	-	-
1 x 3/16	25.4	4.762	U	5,821	3,090	1,748	1,108	769	563	-	-	-	-
	25.4	4.762	Du	1,112	2,862	5,123	7,974	11,448	15,612	-	-	-	-
	25.4	4.762	C	1,611	1,150.125	864	689	574	492	-	-	-	-
	25.4	4.762	Dc	0,921	2,296	4,088	6,373	9,168	12,498	-	-	-	-
1 1/4 x 1/8	31.75	3.175	U	6,065	3,222	1,823	1,155	800	588	447	-	-	-
	31.75	3.175	Du	0,921	2,296	4,088	6,373	9,168	12,498	16,293	-	-	-
	31.75	3.175	C	1,681	1,197	901	717	598	513	448	-	-	-
	31.75	3.175	Dc	0,744	1,827	3,274	5,108	7,341	9,99	13,052	-	-	-
1 1/4 x 3/16	31.75	4.762	U	9,097	4,829	2,733	1,730	1,199	882	672	-	-	-
	31.75	4.762	Du	0,921	2,296	4,088	6,373	9,168	12,498	16,293	-	-	-
	31.75	4.762	C	2,519	1,797	1,351	1,077	896	768	671	-	-	-
	31.75	4.762	Dc	0,744	1,827	3,274	5,108	7,341	9,99	13,052	-	-	-
1 1/2 x 1/8	38.1	3.175	U	8,736	4,635	2,625	1,660	1,150	847	648	510	415	340
	38.1	3.175	Du	0,758	1,925	3,415	5,321	7,638	10,421	13,572	17,189	21,225	25,675
	38.1	3.175	C	2,419	1,725	1,296	1,034	860	738	645	573	516	469
	38.1	3.175	Dc	0,614	1,53	2,731	4,254	6,111	8,331	10,877	13,766	16,996	20,519
1 1/2 x 3/16	38.1	4.762	U	13,106	6,955	3,935	2,492	1,726	1,269	960	768	620	510
	38.1	4.762	Du	0,758	1,925	3,415	5,321	7,638	10,421	13,572	17,189	21,225	25,675
	38.1	4.762	C	3,630	2,587	1,945	1,551	1,291	1,107	968	860	775	704
	38.1	4.762	Dc	0,614	1,53	2,731	4,254	6,111	8,331	10,877	13,766	16,996	20,519
1 3/4 x 3/16	44.45	4.762	U	17,830	9,468	5,356	3,390	2,349	1,729	1,320	1,042	844	694
	44.45	4.762	Du	0.653	1.653	2.923	4.549	6.552	8.927	11.652	14.746	17.442	22
	44.45	4.762	C	4.933	3.522	2.494	2.111	1.854	1.507	1.317	1.154	1.054	957
	44.45	4.762	Dc	0.516	1.308	2.341	3.639	5.246	7.128	9.322	11.794	14.561	17.584
2 x 3/16	50.8	4.762	U	23,239	12,364	6,944	4,329	2,756	2,059	1,612	1,283	1,045	857
	50.8	4.762	Du	0.556	1.431	2.561	3.989	5.742	7.812	10.179	12.901	15.958	19.243
	50.8	4.762	C	6.449	4.601	3.457	2.756	2.295	1.968	1.720	1.530	1.376	1.250
	50.8	4.762	Dc	0.451	1.159	2.044	3.136	4.584	6.121	8.157	10.318	12.742	15.389
2 1/4 x 3/16	57.15	4.762	U	29,480	15,648	8,857	5,605	3,883	2,857	2,179	1,724	1,398	1,151
	57.15	4.762	Du	0.491	1.282	2.264	3.537	5.301	6.938	9.065	11.476	14.116	17.099
	57.15	4.762	C	0.386	1.011	1.823	2.836	4.088	5.456	7.249	9.116	11.324	13.68
	57.15	4.762	Dc	0.372	0.913	1.642	2.546	3.672	5.001	6.526	8.251	10.19	12.327

Tabla de Claros Máximos

Tipo de Carga Vehicular
MODELO W19-100 W19-50 SOLERA DE CARGA

	Camion Tipop		Tráfico de auto	Montacargas (capacidad)
	H-15	H-20	Automóvil 6500lb 2948 kg	4000 lb 1814 kg	6000 lb 2722 kg	8000 lb 3629 kg	10000 lb 4536 kg
	(Pulg)
3/16" x 1"	198	223	302	134	129	114	129
3/16" x 1 1/4"	241	270	412	167	157	143	157
3/16" x 1 1/2"	293	332	555	208	194	169	194
1/4" x 1 1/2"	348	397	765	275	245	211	231
3/16" x 1 3/4"	342	387	718	258	233	198	223
3/16" x 2"	388	437	897	314	275	236	255
1/4" x 2"	491	540	1208	436	372	307	332
3/16" x 2 1/4"	441	490	1108	378	329	275	294
3/16" x 2 1/2"	505	555	1362	456	387	317	342
1/4" x 2 1/2"	647	696	1490	633	530	432	451

Tabla 1de 2 | Tipo de carga | Tráfico Pesado | Claros Máximos

TABLA INFORMATIVA PARA TIPO W19-50, W19-100
Tipo de Solera

	250 kg/cm²		200 kg/cm²		150 kg/cm²		Tráfico de auto		5 Ton Montacargas		3 Ton Montacargas		1 Ton Montacargas
	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)
1 x 1/4	12	304	10	254	9	228	12	304	7	177	6	152	7	177
1 x 3/8	14	355	13	330	11	279	16	406	9	228	8	203	9	228
1 1/4 x 1/4	15	381	13	330	12	304	17	431	9	228	8	203	10	254
1 1/4 x 3/8	18	457	16	406	14	355	23	584	12	304	10	254	14	355
1 1/2 x 1/4	18	457	16	406	14	355	23	584	11	279	10	254	13	330
1 1/2 x 3/8	22	558	20	508	18	457	30	762	14	355	13	330	19	482
1 3/4 x 1/4	21	533	19	482	17	431	29	736	14	355	12	304	17	431
1 3/4 x 3/8	26	660	23	584	21	533	38	965	18	457	17	431	25	635
2 x 1/4	24	609	22	558	20	508	37	939	16	406	15	381	22	558
2 x 3/8	30	762	28	711	26	660	46	1168	22	558	21	533	33	838
2 1/4 x 1/4	27	685	25	635	23	584	45	1143	19	482	18	457	28	711
2 1/4 x 3/8	34	863	32	812	31	787	53	1346	26	660	26	660	41	1041
2 1/2 x 1/4	30	762	28	711	27	685	52	1320	22	558	22	558	34	863
2 1/2 x 3/8	40	1016	38	965	36	914	59	1498	31	787	31	787	50	1270
3 x 1/4	39	990	37	939	35	889	62	1574	30	762	30	762	49	1244
3 x 3/8	52	1320	50	1270	49	1244	71	1803	43	1092	44	1117	61	1549
3 1/2 x 1/4	48	1219	46	1168	45	1143	72	1828	39	990	40	1016	62	1574
3 1/2 x 3/8	60	1524	60	1524	60	1524	83	2108	56	1422	58	1473	71	1803
4 x 1/4	59	1498	58	1473	57	1447	83	2108	50	1270	51	1295	71	1803
4 x 3/8	68	1727	68	1727	69	1752	95	2413	66	1676	68	1727	81	2057
4 1/2 x 1/4	69	1752	69	1752	70	1778	96	2438	61	1549	64	1625	82	2082
4 1/2 x 3/8	71	1803	71	1803	72	1828	96	2438	69	1752	71	1803	84	2133
5 x 1/4	75	1905	75	1905	75	1905	96	2438	72	1828	74	1879	89	2260
5 x 3/8	85	2159	85	2159	86	2184	96	2438	83	2108	85	2159	96	2438

Tabla 2 de 2 | Tipo de carga | Tráfico Pesado | Claros Máximos

TABLA INFORMATIVA PARA TIPO W38-50, W38-100
Tipo de Solera

	250 kg/cm²		200 kg/cm²		150 kg/cm²		Tráfico de auto		5 Ton Montacargas		3 Ton Montacargas		1 Ton Montacargas
	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)
1 X 1/4	8	203	8	203	7	177	9	228	6	152	5	127	5	127
1 X 3/8	10	254	10	254	8	203	11	279	7	177	6	152	7	177
1 1/4 X 1/4	11	279	10	254	9	228	12	304	8	203	6	152	7	177
1 1/4 X 3/8	13	330	12	304	11	279	16	406	9	228	7	177	10	254
1 1/2 X 1/4	13	330	10	254	15	381	9	228	7	177	10	254	8	203
1 1/2 X 3/8	16	406	15	381	13	330	21	533	11	279	9	228	14	355
1 3/4 X 1/4	16	406	14	355	12	304	19	482	10	254	9	228	12	304
1 3/4 X 3/8	19	482	17	431	15	381	27	685	13	330	12	304	18	457
2 X 1/4	17	431	16	406	14	355	24	609	12	304	11	279	16	406
2 X 3/8	21	533	20	508	18	457	34	863	15	381	14	355	23	584
2 1/4 X 1/4	20	508	18	457	16	406	29	736	13	330	13	330	20	508
2 1/4 X 3/8	24	609	22	558	20	508	42	1066	17	431	17	431	29	736
2 1/2 X 1/4	22	558	20	508	18	457	35	889	15	381	15	381	24	609
2 1/2 X 3/8	27	685	25	635	24	609	50	1270	20	508	21	533	35	889
3 X 1/4	26	660	25	635	23	584	49	1244	20	508	20	508	34	863
3 X 3/8	34	863	32	812	31	787	60	1524	27	685	29	736	50	1270
3 1/2 X 1/4	32	812	30	762	29	736	61	1549	25	635	26	660	45	1143
3 1/2 X 3/8	42	1066	40	1016	40	1016	70	1778	35	889	38	965	63	1600
4 X 1/4	38	965	36	914	35	889	70	1778	31	787	33	838	59	1498
4 X 3/8	51	1295	50	1270	50	1270	80	2032	44	1117	48	1219	72	1828
4 1/2 X 1/4	45	1143	43	1092	43	1092	81	2057	38	965	41	1041	73	1854
4 1/2 X 3/8	61	1549	60	1524	61	1549	83	2108	55	1397	60	1524	75	1905
5 X 1/4	52	1320	51	1295	51	1295	88	2235	46	1168	50	1270	78	1981
5 X 3/8	70	1778	70	1778	71	1803	96	2438	66	1676	72	1828	90	2286

Ficha Técnica

Para obtener información detallada y especificaciones completas, descarga la ficha técnica de la Rejilla electroforjada.

Calidad

Nuestra rejilla metálica destaca por su calidad superior, avalada por las normas NAAMM MGB 531-17, NAAMM MGB 532-19. Asimismo, los procesos de soldadura y corte por los que pasa este producto están regulados bajo la norma NAMM MGB 533-09. Por su parte, la presentación galvanizada se efectúa bajo los estatutos marcados por la ASTM 123. Certificaciones que te hacemos llegar al concretar tu compra.

Este respaldo asegura que estás adquiriendo un producto de alta durabilidad y rendimiento, diseñado para satisfacer las demandas de los proyectos más exigentes.

Precio de Rejilla Electrosoldada

Debido a la naturaleza variable del mercado del acero, los precios de la rejilla electrosoldada pueden cambiar con frecuencia. Entendemos la importancia de tener información precisa y actualizada para tus proyectos, por lo que contamos con un equipo listo para brindarte una cotización en el menor tiempo posible.

Además ofrecemos precios especiales en la compra por volúmen, lo cual ayuda a optimizar la inversión en proyectos de gran envergadura.

¡Contáctanos hoy para recibir una cotización!

Venta de Rejilla Electroforjada

Para adquirir rejilla, llámanos al teléfono 55 5888 2185 o ingresa a nuestra página de contacto, nos comunicaremos contigo en breve.

Nuestro horario de atención es de lunes a viernes, de 8:30 a. m. a 6:00 p. m. Estamos listos para responderte en el menor tiempo posible.

¿Tienes una cotización de otro proveedor?

Nos comprometemos a mejorar las condiciones de compra y ofrecerte la mejor alternativa del mercado. ¡Contáctanos!

Cobertura y Tiempos de Entrega

Somos líderes en la venta de rejilla electroforjada y contamos con una amplia red de distribución que cubre toda la República Mexicana.

Con un amplio stock disponible, enviamos el pedido a tu ubicación para garantizar una entrega segura y en el menor tiempo posible.

Puedes solicitar nuestros materiales en CDMX, Estado de México, Aguascalientes, Morelos, para su entrega en estas y muchas otras localidades. ¡Consulta con nuestros asesores la cobertura de distribución!

Para más detalles de disponibilidad, volumen de compra, precios u otra información específica sobre nuestra rejilla electroforjada, contáctenos y reciba una cotización personalizada adaptada a sus necesidades comerciales.
